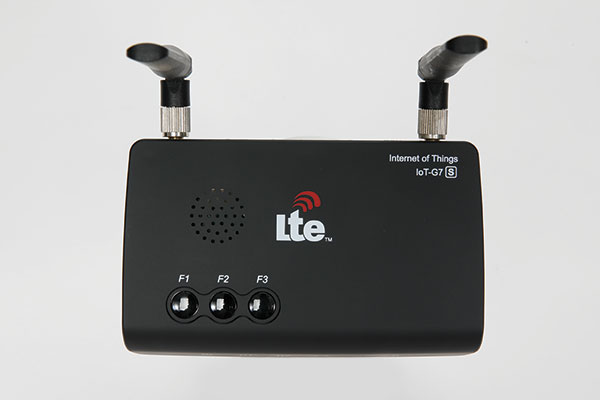

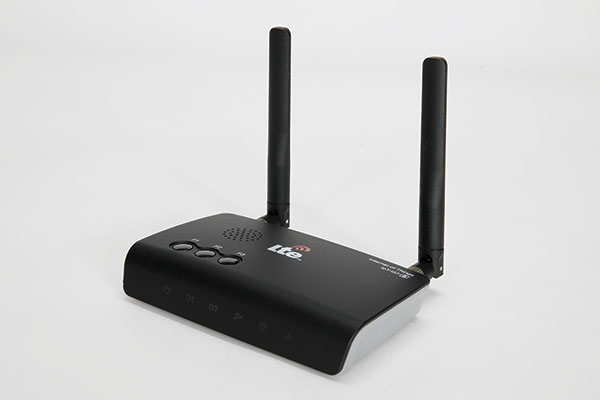

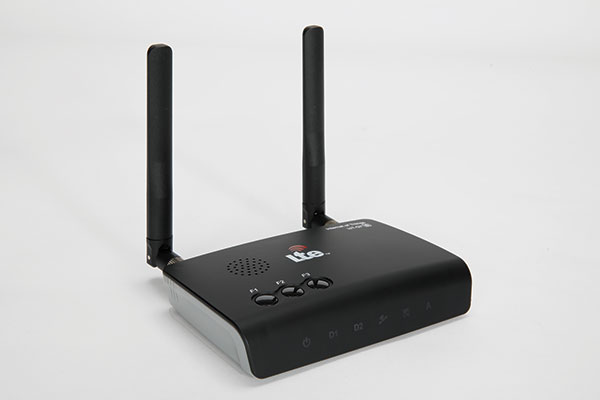

MDT IoT_G7

LTE통신망을 통해 원격 서버로 데이터를 전송하는 MDT(Mobile Data Terminal)장치

  • LTE통신망을 이용한 실시간 위치 및 외부 디바이스 데이터 원격 전송
  • 음영지역 미전송 데이터 관리
  • Key Button을 이용한 임의 설정 이벤트 실시간 전송(3button)
  • Digital TachoGraph, 온도기록계, OBD통신 단말기, CAN통신 단말기등 외장기기 연동 (RS232)
  • 차량 관제, 산업용기기 관제용
  • 가속센서를 이용해 차량 이동, 충격 이벤트 감지
제품사양
통신사 차량 연결 타입 서버 접속 방법 단말기 연결 방법 키버튼(3개)
(임의 설정 이벤트용)		 OS(리눅스) 스피커 사이즈 RS232 I/O 이더넷
배선/시거잭 IP, URL 매립형 O X X
(부저음 가능)		 기본 2 4 X
오시는 길
경기도 안양시 동안구 시민대로 361 에이스평촌타워 302,303호
항목 사양
Frequency L1, 1575.42 MHz
C/A Code 1.023 MHz CHIP RATE
Acquisition Engine 51 Channel
Tracking Engine 14 Channel
Position 2.5m CEP
Velocity 0.1 m/s
Time pulse 1PPS
Protocol NMEA-0183 Version 3.01
Hot Start <1sec., Autonomous
Warm Start <29sec., Autonomous
Cold start <29sec., Autonomous
Tracking Sensitivity -161dBm typical
Re-acquisition -157dBm typical
Cold start -148dBm typical
Altitude 18,000m (Max)
Velocity 515m/s (Max)
Acceleration Less than 4G
Voltage +5V ±0.3V
Supply current Tracking 40mA 5V DC typical
Backup Battery Power 3.0V / 10uA (include)
Elrctrical interface Full dupiex serial communication
Baud Rate 9,600bps, 8, 1, n
Navigation updata rate 1Hz
Protocol Message NMEA-0183
Operation range -30℃ ~ +85℃
Storage range -40℃ ~ +85℃
Relative humidity 5% ~ 80%
항목 사양
Processor ARM Core
Memory Extension : Nand Flash 64Mbyte
Internal : Flash 256Kbyte, Ram 48Kbyte
USB Full speed (12Mbit/s) -Mass Stroage used (client)
Peripheral UART Output 2 channel
(Rx, Tx, GND 3pin communication)
GPS Module U-blox 7(GPS) / U-blox 8(GPS+GLONASS) : 65 channel
Frequency : L1 1574.42MHz
LTE Module LIMEI : LML-M101 (LG U+)
I/O 내부 Input 3 Button (버튼 입력)
외부 Input 4 Port
Bluetooth V2.1 + EDR (Opion)
LED 6 LED (Status Display)
G sensor Sensing extension shock
CAN SN65HVD230 - 3.3V supply, 370uA
Power Voltage Input, DC 8V ~ 75V
Ampare Min : 200㎃ ~Max : 1.5A
Temperature - 20℃ ~80℃
Dimensions 122(W) x 77(H) x 24(D) (mm)
항목 사양
Processor ARM Core
Memory Extension : Nand Flash 64Mbyte
Internal : Flash 256Kbyte, Ram 48Kbyte
USB Full speed (12Mbit/s) - Mass Stroage used (client)
Peripheral UART Output 2 channel
(Rx, Tx, GND 3pin communication)
GPS Module U-blox 7(GPS) / U-blox 8(GPS+GLONASS) : 65 channel
Frequency : L1 1574.42MHz
LTE Module Quectel : BG96 (SKT)
Teladin : TM700 (KT)
I/O 내부 Input 3 Button (버튼 입력)
외부 Input 4 Port
Bluetooth V2.1 + EDR (Opion)
LED 6 LED (Status Display)
G sensor Sensing extension shock
CAN SN65HVD230 - 3.3V supply, 370uA
Power Voltage Input, DC 8V ~ 75V
Ampare Min : 200㎃ ~Max : 1.5A
Temperature - 20℃ ~80℃
Dimensions 122(W) x 77(H) x 24(D) (mm)
항목 사양
Processor ARM926EJ-S-Embedded Linux
Memory Nand Flash 125Mbyte
Ram 125Mbyte(DDR2)
USB Full speed (12Mbit/s) - Mass Stroage used (client)
Peripheral UART Output 2 channel
(Rx, Tx, GND 3pin communication)
GPS Module U-blox 7(GPS) / U-blox 8(GPS+GLONASS) : 65 channel
GPS Frequency : L1 1574.42MHz
LTE Module LIMEI : LML-M101 (LG U+)
I/O 내부 Input 3 Button (버튼 입력)
외부 Input 4 Port
Bluetooth V2.1 + EDR (Opion)
LED 6 LED (Status Display)
G sensor Sensing extension shock
CAN SN65HVD230 - 3.3V supply, 370uA
Ethernet 10/100 BASE-T (1-포트)
Power Voltage Input, DC 8V ~ 75V
Ampare Min : 220㎃ ~Max : 1.5A
Temperature - 20℃ ~80℃
Dimensions 122(W) x 77(H) x 24(D) (mm)
항목 사양
Processor ARM Core
Memory Extension : Nand Flash 64Mbyte
Internal : Flash 256Kbyte, Ram 48Kbyte
USB Full speed (12Mbit/s) - Mass Stroage used (client)
Peripheral UART Output 1 channel
(Rx, Tx, GND 3pin communication)
GPS Module U-blox 7(GPS) / U-blox 8(GPS+GLONASS) : 65 channel
Frequency : L1 1574.42MHz
LTE Module Quectel : BG96 (SKT / LG U+)
LED 2 LED (Status Display)
G sensor Sensing extension shock
Power Voltage Input, DC 8V ~ 75V
Ampare Min : 200㎃ ~Max : 1.5A
Temperature - 20℃ ~80℃
Dimensions 83(W) x 62(H) x 17(D) (mm)
